Najważniejsze elementy, które muszą się zgrać
- Zwarta bryła jest ważniejsza niż rozbudowany rzut, bo ogranicza powierzchnię przegród i straty ciepła.
- Działka powinna wspierać orientację na słońce, a nie wymuszać kompromisy od razu na starcie.
- Szczelność i brak mostków termicznych mają w domu pasywnym większe znaczenie niż sama grubość ocieplenia.
- Wentylacja z odzyskiem ciepła nie jest dodatkiem, tylko podstawowym elementem całego układu.
- Przeszklenia trzeba planować pod zyski zimą i ochronę przed przegrzewaniem latem.
- Błędy wykonawcze zwykle wychodzą dopiero po zamknięciu ścian, więc ich naprawa bywa kosztowna.

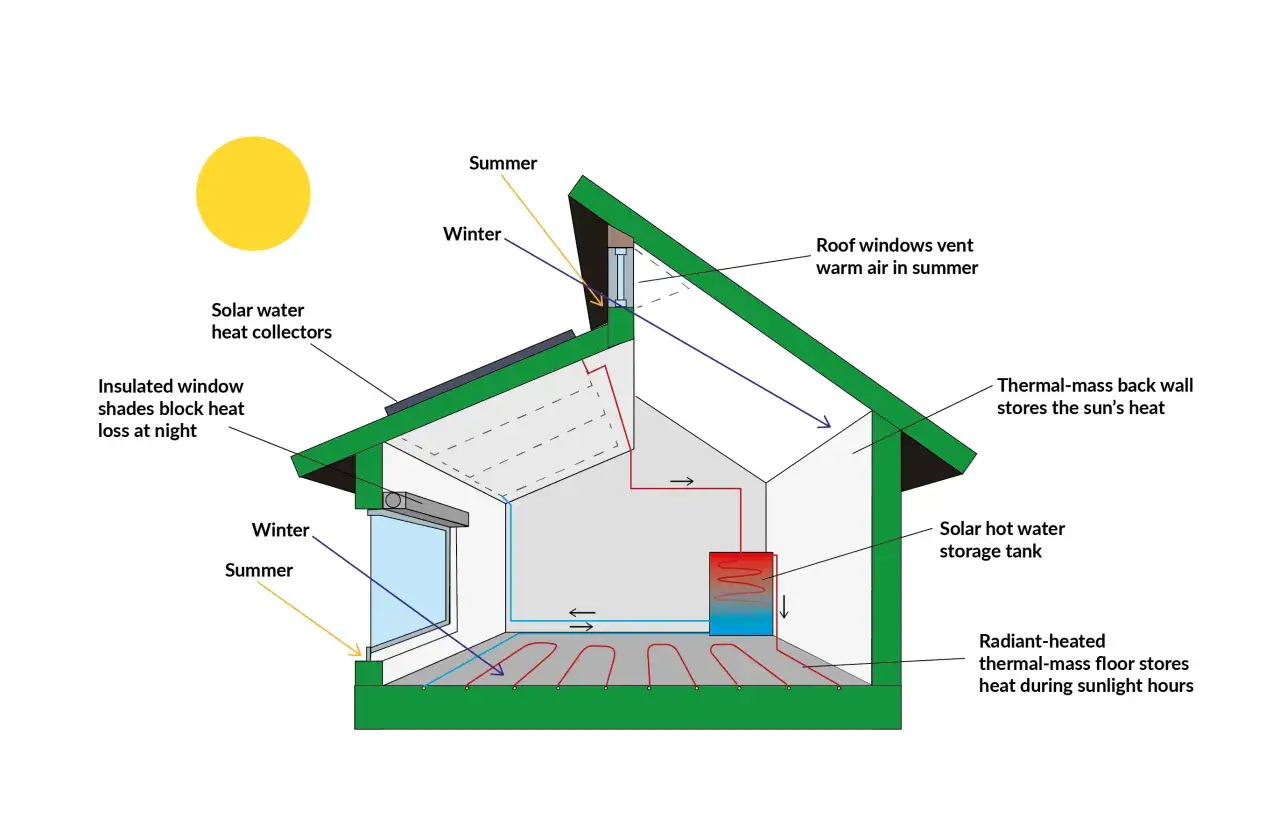

Jak wygląda schemat domu pasywnego w praktyce
W dobrym projekcie wszystko wynika z bilansu energii, a nie z samej estetyki. Ja zwykle zaczynam od pytania, czy bryła jest możliwie zwarta, czy salon da się otworzyć na stronę południową, a strefy mniej wymagające energetycznie można odsunąć od północy. Dopiero potem patrzę na wygląd domu.
To dlatego prosty dom parterowy, kostka z dachem dwuspadowym albo kompaktowy dom z poddaszem użytkowym częściej sprawdzają się lepiej niż bryła pełna załamań, lukarn, wykuszy i balkonów. Każdy dodatkowy detal to potencjalny mostek cieplny, trudniejsze uszczelnienie i większe ryzyko błędu na budowie.W praktyce schemat takiego domu opiera się na czterech strefach: dziennej od południa, buforowej od północy, technicznej w środku albo przy północnej ścianie oraz komunikacyjnej tak, aby nie rozcinała najcieplejszej części budynku. Przy dobrze zaplanowanym układzie nie trzeba „dokładać” energii na walkę z własnym projektem.
| Element | Po co jest | Czego unikać |
|---|---|---|
| Zwarta bryła | Zmniejsza powierzchnię przegród i ogranicza straty ciepła | Rozbudowanych załamań, wieżyczek i niepotrzebnych wysunięć |
| Salon od południa | Pomaga wykorzystać zyski słoneczne zimą | Przenoszenia największych przeszkleń na północ |
| Strefa techniczna po północy | Tworzy bufor dla mniej komfortowych pomieszczeń | Rozrzucania instalacji po całym domu |
| Prosty dach | Ogranicza liczbę newralgicznych połączeń | Lukarn, wielospadowych połaci i skomplikowanych koszy |
| Oddzielony garaż | Nie przecina ciągłości izolacji | „Doklejania” ogrzewanego garażu do najcieplejszej części domu |
Ja nie lubię projektów, które próbują przykryć słaby układ samą grubością ocieplenia. To zwykle działa tylko na papierze, a w praktyce kończy się wyższym kosztem i przeciętnym komfortem. Sam układ nie wystarczy jednak, jeśli działka od początku ustawia inwestycję pod górę.
Działka decyduje o połowie wyniku
Najłatwiej zaprojektować dom pasywny na działce, która daje swobodę ustawienia budynku względem stron świata. W polskich warunkach największe znaczenie ma możliwość otwarcia strefy dziennej na południe lub południowy zachód, przy jednoczesnym ograniczeniu przegrzewania latem. Na parceli z niekorzystną orientacją da się zbudować dobry dom, ale rośnie rola detali: osłon, układu pomieszczeń i bardzo świadomego doboru okien.
Duże znaczenie ma też otoczenie. Sąsiednie budynki, wysoki szpaler drzew, wąska droga dojazdowa czy MPZP wymuszający konkretną kalenicę potrafią mocno ograniczyć projekt. W gęstszej zabudowie, także na obrzeżach dużych miast, często ważniejsza od samego metrażu jest możliwość ułożenia bryły tak, by nie zasłaniały jej sąsiednie obiekty i by nie trzeba było rezygnować z sensownego doświetlenia.
Jeśli działka jest wąska, nadal można zrobić dobry dom pasywny, ale zwykle trzeba mocniej pilnować proporcji i funkcji. Z mojego punktu widzenia warto sprawdzić nie tylko warunki zabudowy, lecz także realny cień w ciągu dnia, miejsce na osłony przeciwsłoneczne i ustawienie instalacji z myślą o przyszłych pracach serwisowych.- Sprawdź, czy salon i największe przeszklenia można ustawić po stronie dobrze nasłonecznionej.
- Zweryfikuj, czy miejscowy plan albo warunki zabudowy nie wymuszają niekorzystnego układu dachu lub kalenicy.
- Oceń, czy sąsiednie budynki nie będą zasłaniały światła w kluczowych godzinach zimą.
- Sprawdź, czy na działce jest miejsce na techniczną część domu, osłony i ewentualną fotowoltaikę.
- Popatrz na grunt i poziom wód, bo fundament i podłoga na gruncie muszą zachować ciągłość izolacji.
Gdy działka jest sensowna, zaczyna się właściwa gra na poziomie przegród, a tam nie ma już miejsca na przypadek.
Przegrody, okna i szczelność robią największą różnicę
Jak przypomina Passive House Institute, standard pasywny opiera się na bardzo niskim zapotrzebowaniu na ciepło, szczelności powłoki budynku i wentylacji z odzyskiem ciepła. W praktyce oznacza to, że nie wystarczy „grubo ocieplić” ścian. Trzeba jeszcze zadbać o ciągłość izolacji, ograniczenie mostków termicznych i dobry montaż stolarki.Mostek termiczny to miejsce, w którym ciepło ucieka szybciej niż przez resztę przegrody. Najczęściej pojawia się przy połączeniu ściany z fundamentem, ściany z dachem, przy balkonach, nadprożach i wokół okien. W domu pasywnym takie miejsca projektuje się od początku, a nie poprawia „na budowie, jeśli będzie trzeba”.
| Kryterium | Poziom pasywny | Znaczenie praktyczne |
|---|---|---|
| Zapotrzebowanie na ciepło | do 15 kWh/(m²a) | Budynek potrzebuje bardzo mało energii do ogrzewania |
| Moc grzewcza | do 10 W/m² | W domu 120 m² daje to około 1,2 kW szczytowego zapotrzebowania |
| Szczelność powłoki | 0,6 ACH50 | Trzeba bardzo dobrze uszczelnić wszystkie przejścia i połączenia |
| Okna | U około 0,80 W/(m²K) lub lepiej | Liczy się nie tylko szyba, ale też ramy i ciepły montaż |
| Przegrody nieprzezroczyste | U zwykle około 0,15 W/(m²K) | Izolacja ma być ciągła, bez przerw i słabych punktów |
Dla porównania, ministerialny portal budowlany pokazuje, że polskie warunki techniczne są wyraźnie łagodniejsze niż standard pasywny. Dla nowych domów dopuszczają m.in. U ściany zewnętrznej na poziomie 0,20 W/(m²K), dachu 0,15 W/(m²K) i okien 0,90 W/(m²K). To ważne rozróżnienie: spełnienie przepisów nie oznacza jeszcze domu pasywnego.
Ja zawsze patrzę też na montaż okien. Nawet bardzo dobra stolarka traci sens, jeśli jest osadzona w złym miejscu, bez warstwy szczelnej i bez przemyślanego połączenia z ociepleniem. W praktyce lepiej wydać więcej na jeden porządny detal niż później walczyć z nieszczelnością i wychłodzeniem przy ościeżach.
Kiedy powłoka budynku jest dopracowana, instalacje mogą być małe, ale nie mogą być przypadkowe.
Wentylacja i ogrzewanie muszą współgrać z bryłą
W domu pasywnym wentylacja mechaniczna z odzyskiem ciepła nie jest dodatkiem, tylko podstawą komfortu. Dzięki niej można stale dostarczać świeże powietrze, a jednocześnie odzyskiwać znaczną część energii z wywiewu. To właśnie dlatego w takich domach rezygnacja z klasycznego, dużego systemu grzewczego ma sens.
W praktyce źródło ciepła bywa małe: kompaktowa pompa ciepła, niewielkie dogrzewanie elektryczne albo układ zintegrowany z ciepłą wodą użytkową. Najważniejsze jest to, żeby nie przewymiarować urządzeń. Jeśli budynek potrzebuje maksymalnie około 1,2 kW szczytowo, to wielki kocioł po prostu nie ma czego robić i zaczyna pracować poza optymalnym zakresem.
Przy domu pasywnym równie ważne jak ogrzewanie jest chłodzenie latem. W polskim klimacie problem przegrzewania potrafi być równie uciążliwy jak zbyt duże straty zimą. Dlatego od razu planuję zewnętrzne osłony przeciwsłoneczne, rozsądne przeszklenia oraz taką bryłę, która nie zamieni salonu w szklarnię od strony zachodniej.
| Element | Rola | Typowy błąd |
|---|---|---|
| Rekuperacja | Zapewnia świeże powietrze i odzysk ciepła | Zbyt długie kanały, hałas, źle zrównoważony przepływ |
| Małe źródło ciepła | Pokrywa niewielkie straty i szczyty obciążenia | Dobór urządzenia „na zapas” |
| Osłony zewnętrzne | Chronią przed przegrzewaniem | Liczenie wyłącznie na rolety wewnętrzne |
| Ciepła woda użytkowa | Powinna być przygotowywana możliwie blisko punktów poboru | Długie trasy rur i duże straty przesyłu |
Jeśli miałbym wskazać jedną rzecz, która najczęściej rozjeżdża cały koncept, to byłoby to projektowanie instalacji dopiero po zatwierdzeniu bryły. Wtedy zaczyna się improwizacja, a w domu pasywnym improwizacja jest droga.
Najczęstsze błędy, które psują pasywność
Najbardziej kosztowne błędy zwykle nie są spektakularne. To raczej suma kilku pozornie drobnych decyzji, które razem wybijają budynek z równowagi. Widziałem projekty, które wyglądały poprawnie na wizualizacjach, a potem przegrywały przez zbyt skomplikowany dach, źle ustawione okna i brak konsekwencji w detalach.
- Zbyt rozbudowana bryła zwiększa powierzchnię strat i liczbę newralgicznych połączeń.
- Przeszklenia na zachód i wschód często powodują przegrzewanie, zwłaszcza latem.
- Przerwana izolacja przy fundamencie, stropie albo wieńcu tworzy mostki cieplne trudne do naprawy.
- Okna montowane bez planu szczelności potrafią zepsuć nawet bardzo dobry projekt.
- Za późno dobrana wentylacja kończy się przypadkowymi trasami kanałów i gorszym komfortem akustycznym.
- Brak testu szczelności sprawia, że błędy wychodzą dopiero po wykończeniu wnętrz.
Ja uważam, że test szczelności budynku powinien być wpisany w harmonogram od początku, a nie traktowany jak formalność na końcu. Jeśli coś jest nieszczelne, najlepiej wykryć to, zanim dom zostanie zamknięty warstwami wykończenia. To oszczędza pieniądze, czas i nerwy.
Ważny jest też realizm co do kosztów. Dom pasywny nie musi być luksusowy, ale prawie nigdy nie jest zbudowany „po kosztach” przez przypadek. Więcej kosztują zwykle okna, staranny montaż, lepsza izolacja, projekt obliczeniowy i dokładniejszy nadzór. Tego nie da się zastąpić jednym grubym ociepleniem.
Na obrzeżach Wrocławia sprawdzam najpierw słońce, plan i sąsiadów
Jeżeli szukam działki pod taki dom, zaczynam od bardzo prostego pytania: czy ta parcela naprawdę pozwala zbudować budynek wspierający oszczędne ogrzewanie, czy tylko wymusza kompromis za kompromisem. Na obrzeżach Wrocławia, ale też w wielu innych miejscach w Polsce, najczęściej decydują trzy rzeczy: orientacja względem stron świata, zapisy planu miejscowego i cień rzucany przez otoczenie.
W praktyce sprawdzam też, czy projekt da się rozrysować bez sztuczek. Jeśli trzeba ratować układ domu kolejnymi wykuszami, obrotami bryły albo dużymi przeszkleniami po złej stronie, to zwykle znak, że lepiej poszukać prostszego rozwiązania. Czasem bardziej opłaca się zmniejszyć metraż albo zmienić koncepcję niż walczyć o efekt na źle ustawionej działce.
- Oceń, czy największe przeszklenia da się skierować tam, gdzie dadzą zyski zimą i nie przegrzeją domu latem.
- Sprawdź, czy plan miejscowy nie narzuca układu dachu, który utrudni prostą i szczelną bryłę.
- Popatrz na sąsiednie zabudowania o różnych porach dnia, nie tylko w południe.
- Upewnij się, że na działce zmieści się sensowna strefa techniczna i miejsce na serwis instalacji.
- Przemyśl, czy dojazd, garaż i wejście nie przetną najcieplejszej części budynku.
Jeśli miałbym zostawić jedną radę na koniec, brzmi ona tak: najpierw ustawiaj dom pod słońce, szczelność i prostą bryłę, dopiero potem dobieraj materiały i urządzenia. W domu pasywnym to geometria, detal i konsekwencja robią największą robotę, a nie pojedynczy, kosztowny element.
